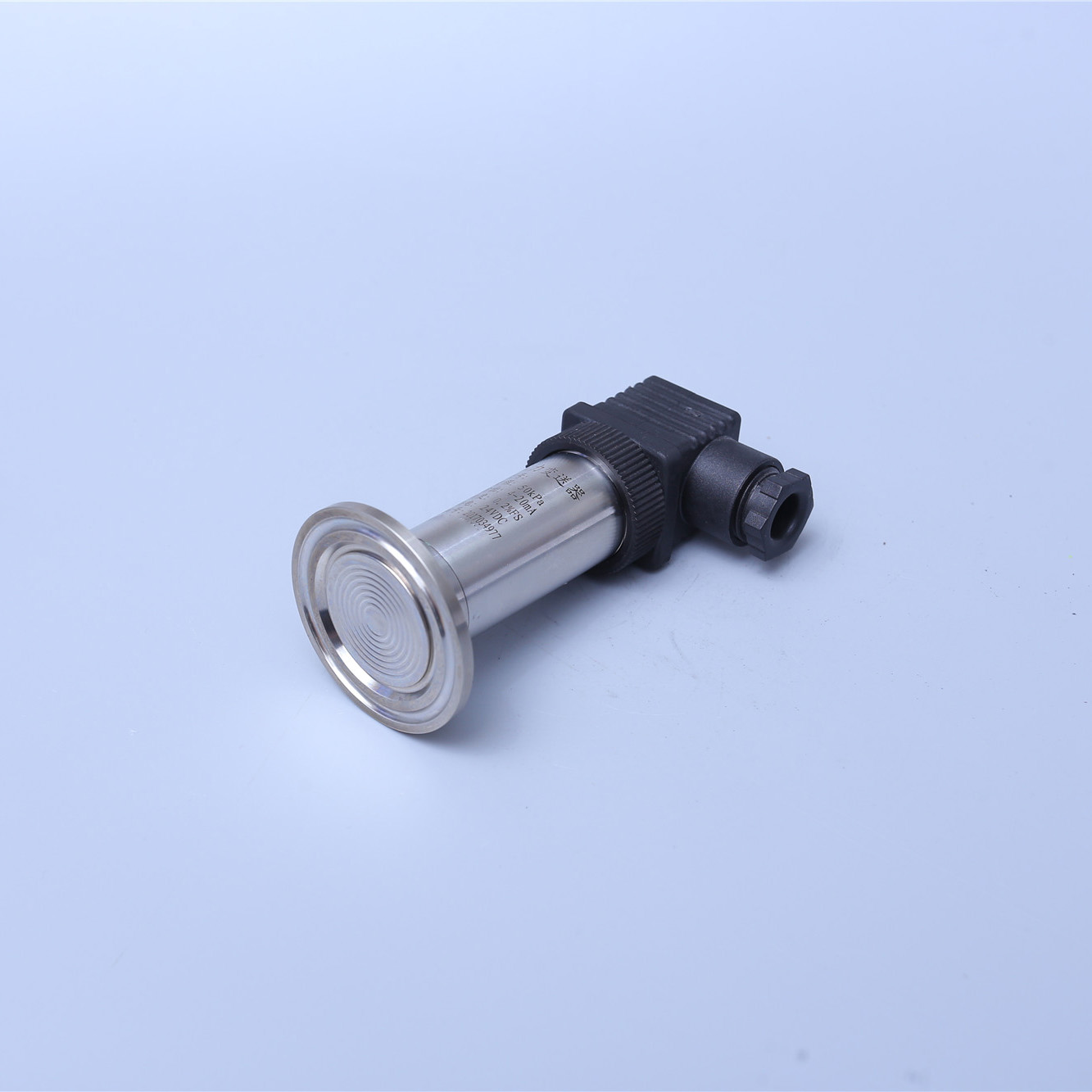

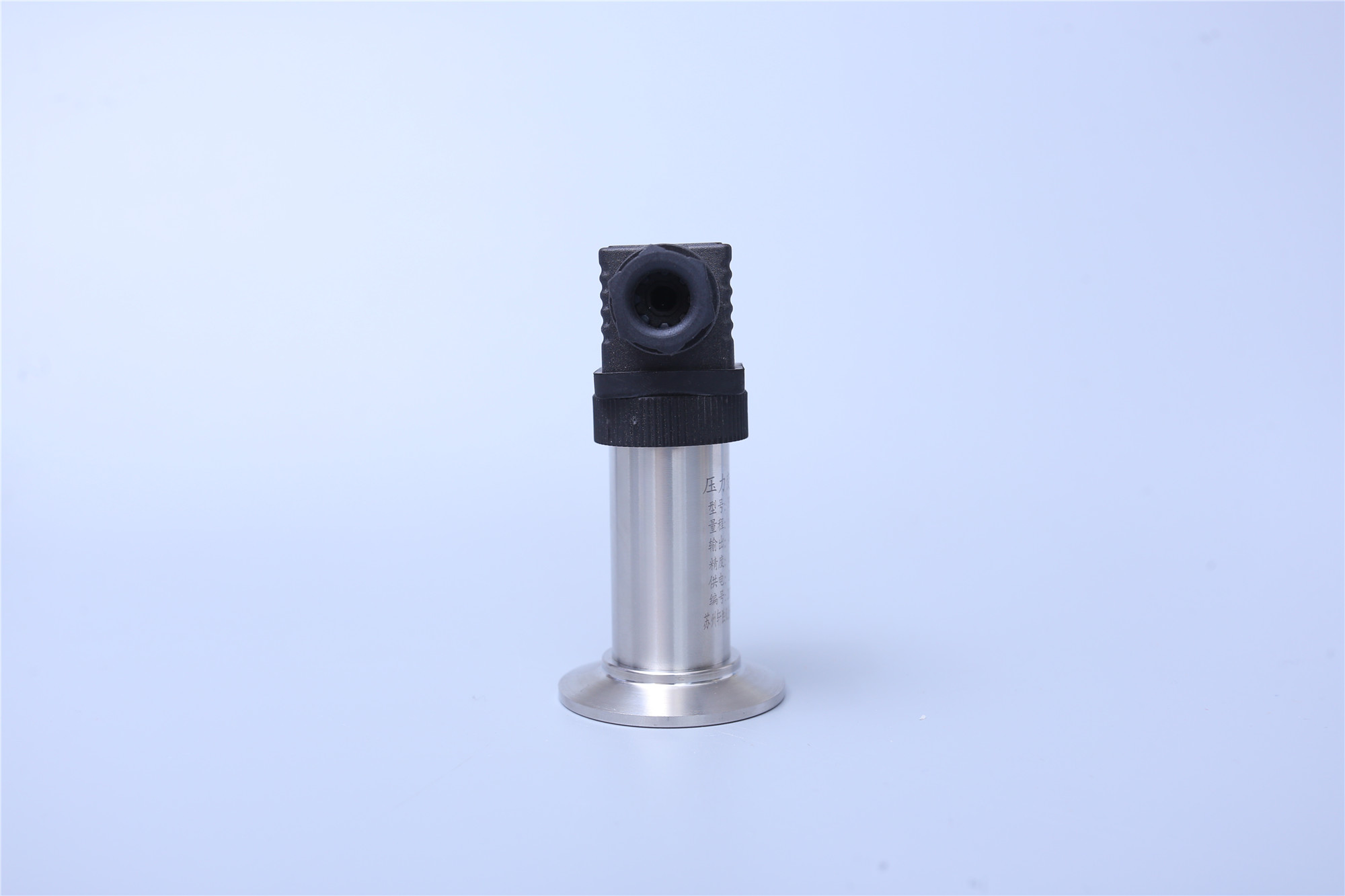

SHC16KF卡箍式平膜压力变送器

卫生型压力变送器为一体化全不锈钢平面膜结构，专为食品、医疗、制药等卫生行业设计。传感器接口为卡箍式。传感器平面膜结构防止了结垢、不卫生及粘稠液体堵塞等问题。广泛应用于食品、制药、酿酒等过程控制领域。



产品特点

 无腔平面结构

 直径50.5卡箍

  高精度，高强度，抗冲击

  卫生型，防结垢

  多种输出信号可选择，可按客户要求定制





性能参数

测量介质：与316L不锈钢兼容的各种液体、气体或蒸汽

量程范围：-100 kPa～0～2kPa…100MPa

压力方式：表压、绝压、密封压

供电电源：12VDC～36VDC

输出信号：4～20mA、0～5V、0～10V、1～5V等

综合精度：±0.5％FS（典型值）、±0.3％FS

温度漂移：0.03％FS/℃

补偿温度：0～80℃

环境温度：-40～85℃

介质温度：-40～125℃

时间漂移：0.2％FS/年





工作原理

当压力信号作用于传感器时，压力传感器将压力信号转换成电信号，经差分放大和输出放大器放大，最后经V/A电压电流转换成与被测介质（液体）的液位压力成线性对应关系的4-20mA标准电流输出信号。







应用：

主要应用于食品卫生行业

液压及气动控制系统

液位测量与控制

石化、环保、空气压缩

电站运行巡检、机车制动系统

热电机组

轻工、机械、冶金

楼宇自控、恒压供水

其它自动控制和检测系统

工业过程检测与控制

实验室压力校验



安装使用

在安装使用压力变送器前应详细阅读产品样本及使用说明书，安装时卡箍不能泄露，确保量程及接线正确。压力传感器及变送器的外壳一般需接地，信号电缆线不得与动力电缆混合铺设，传感器及变送器周围应避免有强电磁干扰。传感器及变送器在使用中应按行业规定进行周期检定。

现场故障检查施工现场出现的故障，绝大多数是由于压力传感器使用和安装方法不当引起的，归纳起来有几个方面。1．一次元件（孔板、远传测量接头等）堵塞或安装形式不对，取压点不合理。　2．引压管泄漏或堵塞，充液管里有残存气体或充气管里有残存液体，变送器过程法兰中存有沉积物，形成测量死区。3．变送器接线不正确，电源电压过高或过低，指示表头与仪表接线端子连接处接触不良。4．没有严格按照技术要求安装，安装方式和现场环境不符合技术要求。

以上压力传感器及变送器出现的故障都会引起变送器输出不正常或测量不准确，但经过细心检查，严格按照技术要求使用和安装，及时采取有效措施，问题都可以排除，对不能处理的故障，应将变送器送到实验室或生产厂家做进一步检查。

附加装置安装

(1)为了保证仪表不受被测介质侵蚀或粘度太大、结晶的影响，应加装隔离装置;

(2)为了保证仪表不受被测介质的急剧变化或脉动压力的影响，加装缓冲器。尤其在压力剧增和压力陡降，最容易使压力仪表损坏报废，甚至弹簧管崩裂，发生泄漏现象;

(3)为了保证仪表不受振动的影响，压力仪表应加装减振装置及固定装置;

(4)为了保证仪表不受被测介质高温的影响，应加装充满液体的弯管装置;

(5)专用的特殊仪表，严禁他用，也严禁在没有特殊可靠的装置上进行测量，更严禁用一般的压力表作特殊介质的压力测量;

(6)对于新购置的压力检测仪表，在安装使用之前，一定要进行计量检定，以防压力仪表运输途中震动、损坏或其它因素破坏准确度。



日常维护

1、检查卡箍是否变形

2、保持安装孔的清洁

3、选择恰当的位置

4、仔细清洁；

5、保持干燥：

6、避免低温干扰

7、防止压力过载

8压力变送器要求每周检查一次，每个月检验一次，主要是清除仪器内的灰尘，对电器元件认真检查，对输出的电流值要经常校对，压力变送器内部是弱电，一定要同外界强电隔开。





出现误差的解决办法

1)导压管尽可能短些;

2)当测量液体或蒸汽时，导压管向上流连接到工艺管道，其斜度应不小于1/12;

3)对于气体测量时，导压管向下连接到工艺管道，其斜度应不小于1/12;

4)液体导压管道的布设要避免中间出现高点，气体导压管的布设要避免中间出现低点;

5)两导压管之间应保持相同温度;

6)为避免磨擦影响，导压管的口径应足够大;

7)充满液体的导压管中应无气体存在;

8)当使用隔离液时，两边导压管的液体要相同;

9)采用洁净剂时，洁净剂连接处应靠近工艺管道取压口，洁净剂所经过的管路，其长度和口径应相同，应避免洁净剂通过变送器。



选型步骤

压力变送器的选型是很重要的。下面根据我的工作经验，谈谈压力变送器的选型。

1、变送器的使用环境。

2、量程。（具体参见压力变送器参数－量程）

3、过载压力。（一般差压还需要有静压这一项参数）

4、精度。

5、压力介质。

6、供电电压。

7、输出信号。

8、冲击和振动。

9、压力响应。

10、压力接口。

11、电气接口。

12、安全认证。

主要就是这么多，不过，针对不同的变送器可能会有不同配件等，选型时注意。
