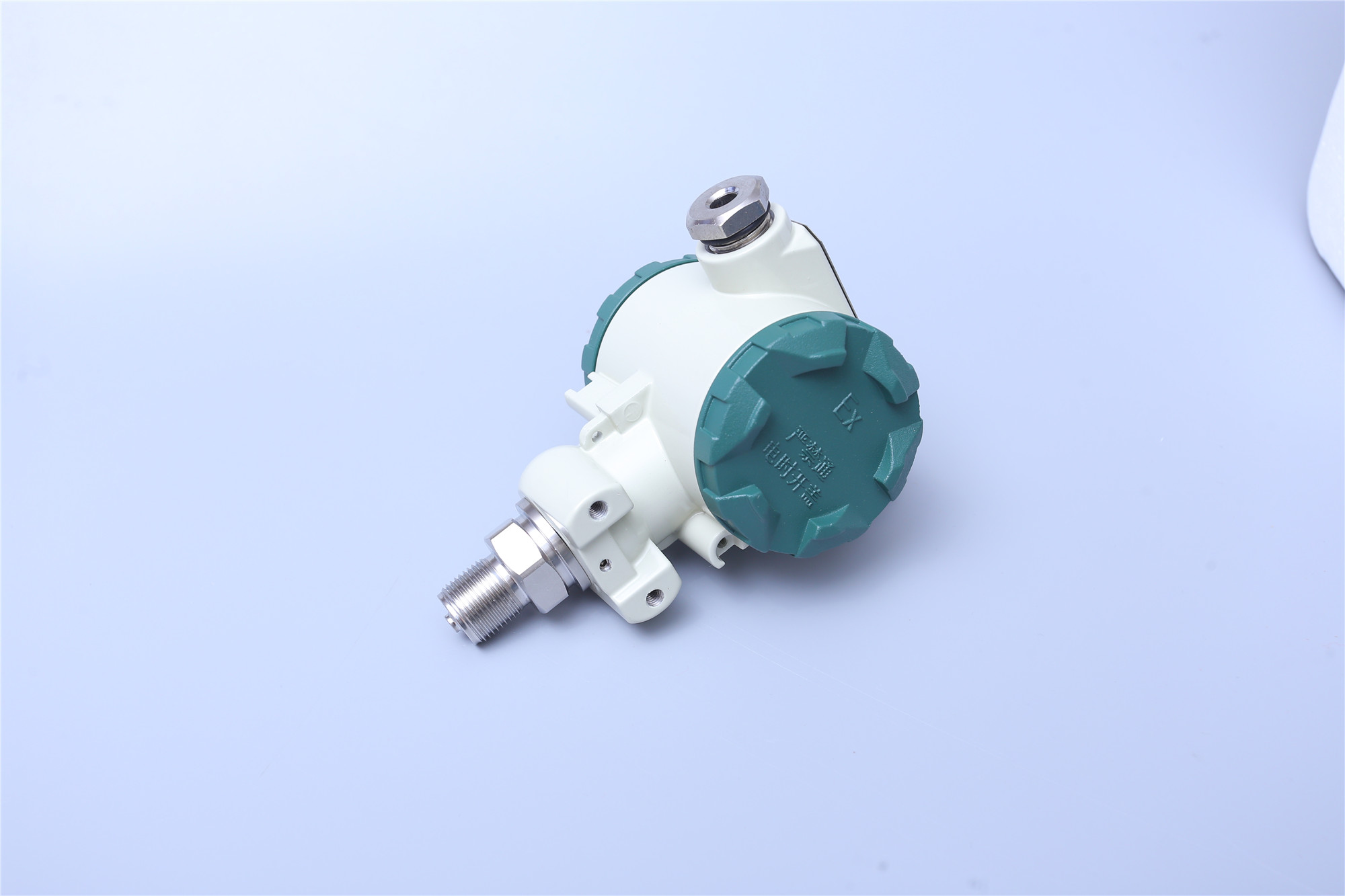

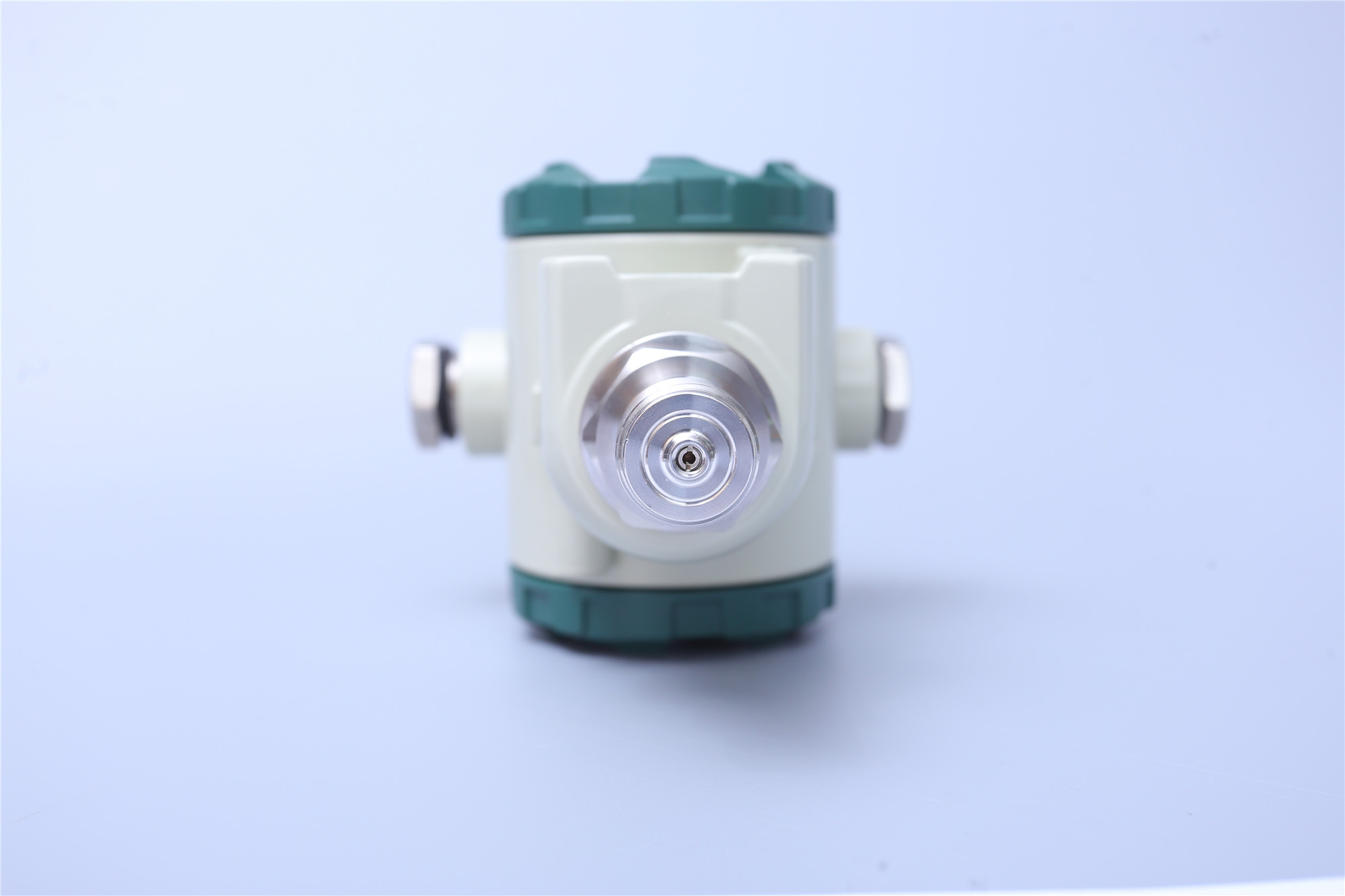

SHC30B隔爆型压力变送器

该隔爆型压力变送器选用国际著名公司高精度、高稳定性压力传感器组件，经过高可靠性的放大电路及精密温度补偿，将被测介质的压力转换成4～20mADC、0～5VDC、0～10VDC及1～5VDC等标准电信号。高质量的传感器、精湛的封装技术以及完善的装配工艺确保了该产品优异质量和高性能。该产品有多种接口形式和多种引线方式，能够最大限度的满足客户的需要，适用于与各种测量控制设备配套使用。

产品特点

采用国外技术

小体积、高性价比、高稳定性、高灵敏度

0～-0.1MPa至0～250MPa
全焊接结构

多种量程选择、用户调试方便

防雷击、防射频干扰

具有零点/满量程可调的选购件

压力类型：表压、绝压、真空

准确度：1.0级、0.5级、0.25级

可选用小型一体化液晶显示及带开关量输出的表头



用途

氢气贮存及运输过程的压力测量

液压及气动控制系统
液位测量与控制

石化、环保、空气压缩

电站运行巡检、机车制动系统
热电机组

轻工、机械、冶金

楼宇自控、恒压供水
其它自动控制和检测系统

工业过程检测与控制

实验室压力校验
防爆标志：隔爆型 dI，dIICT6
本安型 iaI，iaIICT4；iaIIBT4
说明：本安产品后端由安全栅供电。



技术参数

测量介质          与304、316或316L不锈钢兼容的各种液体、气体或蒸汽

测量范围          表压0～0.01MPa至0～250MPa  绝压0～0.1MPa至0～250MPa
                     真空0～-0.1MPa
过载压力           2倍满量程或300MPa(取较小值)
输出信号           4～20mADC(两线制)  0～10VDC，0～5VDC，1～5VDC(三线制)
供电电压           9～36VDC(两线制)，24±5VDC(三线制)
介质温度           -30～+85℃
环境温度           -20～+85℃
储存温度           -40～+90℃
相对湿度           ≤95％(40℃)
上升时间           ≤5毫秒可达90％FS
准确度             1.0级，0.5级，0.25级，(包括非线性、重复性及迟滞在内的综合误差)
温度漂移           ≤±0.05％FS／℃(温度范围-20～85℃,包括零点和量程的温度影响)
温度补尝范围       0～70℃
稳定性             典型：±0.1％FS／年    最大：±0.2％FS／年
介质接触材料       304、316或316L不锈钢
外壳材料           304或316不锈钢
安装方式           螺纹安装
压力连接           M20×1．5、M12×l、Gl／4、Gl／2阳螺纹等
电气连接           四芯屏蔽电缆(防护等级IP68)
