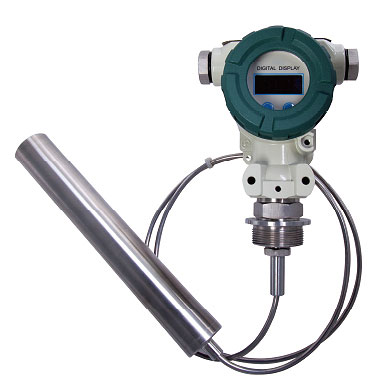

HC-302G高温集气筒液位变送器

价格 : 电议
  • 时间 : 2019.10.09

数量:




  • 产品介绍
  • 产品留言

HC-302G高温集气筒液位变送器


该液位变送器由高性能扩散硅压阻式压力传感器作为测量元件,把与液位深度成正比的液体静压力准确测量出来,并经过信号调理电路转换成标准(电流或电压)信号输出,建立起输出信号与液体深度的线性对应关系,实现对液体深度的测量。产品精度高、体积小,直接投入液体中,即可测量出变送器末端到液面的液体高度,使用方便。适用于石油、化工、电厂、城市供水、水文勘探领域的液位测量与控制。

产品特点
该结构,投入液体中的传感器部分为全密封不锈钢结构,电子线路壳体为铸铝结构件,安装于方便接线的地方,便于调校和接线;

性能参数

量程范围:         0~0.5m…200m水柱

压力类型:         表压、绝压

供电电源:         24VDC、12VDC

输出信号:         4~20mA、1~5V、0~5V

补偿温度:         -10~70℃

工作温度:         -40~85℃

储存温度:         -40~125℃

零点温度漂移:     ±2%FS

灵敏度温度漂移:   ±2%FS

过载压力:         150%FS

机械振动:         20g(20-5000HZ)

冲击:             100g(11ms)

综合精度:         0.1、0.3、0.5级可选

长期稳定性:       ±0.2%FS/年

响应时间:         ≤1ms(上升到90%FS)

绝 缘:            100MΩ/250VDC

材质:             接线盒低铜铝合金;液位探头全不锈钢

                   电缆材质聚氨酯导线

介质兼容:         与316L不锈钢兼容的各种介质

防护等级:         IP65


工作原理

用静压测量原理

当液位变送器投入到被测液中某一深度时,传感器迎液面受到的压力为P=p.g.H+PO式中;

P:传感器迎液面所受压力       位羊:Pa

p:被测液体密度,          位单:kg/m3

g:当地重力加速度,         位单:m/s2

Po:液面上大气压,          位单:Pa

H:传感器投放液体的深度       位单:m

同时,通过导气电缆将液面上的大气压PO引入到传感器的背压腔,以低消传感迎液面的PO,使传感器测得压力为:P=O.gH显然、通过测码压力P、可以得到液位深度H、传感感测的压力信号经电路转换放大、被补偿后以标准信号输出

产品分类

投入式、直杆式、法兰式、螺纹式、电感式、旋入式、浮球式结构设计,备有防阻塞型设计,安装简单,使用方便、互换能力强,高品质传感器的灵敏度高,响应速度快,准确反映流动或静态液面的细微变化,测量准确度高。

引进国外先进技术和设备生产的新型变送器,关键原材料,元器件和零部件均源自进口,整机经过严格组装和测试,该产品具有设计原理先进、品种规格齐全、安装使用简便等特点。

投入式液位变送器采用高性能的扩散硅压阻式压力传感器作为测量元件,经过高可靠性的放大处理电路及精密温度补偿,将被测介质的表压或绝压转换为标准的电压或电流信号。本产品体积小巧,使用安装方便,直接投入水中到液面的液位高度。

特点:采用先进电路处理技术,性能稳定、高灵敏度;多种量程,最大可测200m(水柱压力);采用316L不锈钢隔离膜片,适用于多种测量介质;配置灵活,根据需要可选择不同配置。

产品应用:

工业现场液位测量与控制、城市供水及污水处理石油、化工、电厂、水文监测、水库、大坝、水电建设等领域的液位的测量与控制。

产品特点:具有反向极性和限流保护;激光调阻温度补偿,零点、量程可现场调节;范围宽抗腐蚀,适于多种介质;过载及抗干扰能力强,性能稳定。


延伸产品

防雷击液位变送器折叠

防雷击液位变送器将OEM充油芯体封装在不锈钢壳体内,前端防护帽起防护传感器膜片的作用,也能使液体流畅的

接触到膜片,防水导线与外壳密封连接,通气管在电缆内与大气相通内部结构以防结露设计。并在内部电路上设计了三级防雷击模块,可以有效的防止感应雷电的破坏。

铠装液位变送器折叠

该产品能够直接扦入液体底部,测量由端部的传感器到液位表面的高度、安装方便、可靠性高,适用于开口容器或需要插入安装的液位测量。

优势分析

液位变送器它可将各种物位参数的变化转换成标准电流信号,远传至操作控制室,供二次仪表或计算机进行集中显示、报警或自动控制。其良好的结构及安装方式,可适用于 高温、高压、 强腐蚀、易结晶、防堵塞、防冷结以及 固体粉状、粒状物料等特殊条件下的液位,料位或物位的连续检测,可广泛应用于各种工业过程中的检测控制。


售后服务

一、质量保证服务

(一)产品质量实行三包

  产品质保期以交货之日起计算,为期一年。在质保期内,如因产品本身质量问题,我公司提供免费维修、更换和退货服务。

   1、产品一般零部件失效,更换后即能恢复使用要求的,负责免费按期修复;

   2、产品主要零部件失效,不能按期修复的,更换同型号规格的合格产品;

(二)免责范围

  在质保期内,下列人为和不可抗力因素导致的产品故障不属免费维修、更换和退货服务范围:

   1、使用场合与订购合同参数不一致;

   2、客户使用不当造成产品故障;

   3、客户对产品自行修理和改装;

   4、产品外观严重破损变形,产品标识丢失、无法识别产品来源;

   5、地震、水灾、火灾、等自然灾害导致产品损坏;

   6、人为因素。

二、产品终身维修服务

 对超过质保期和在免责范围内的故障产品,我公司将为您的产品提供终身维修,只收取维修成本费用和产品运输费用。
