SHC3051LT单法兰电容式压力变送器
  • SHC3051LT单法兰电容式压力变送器
  • SHC3051LT单法兰电容式压力变送器
Loading...
SHC3051LT单法兰电容式压力变送器

价格 : 电议
  • 品牌 : SHC
  • 时间 : 2019.10.09

数量:




  • 产品介绍
  • 产品留言

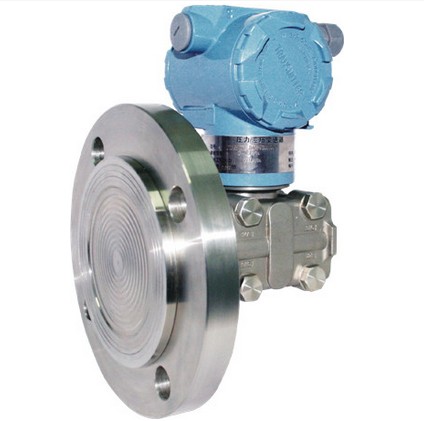

SHC3051LT单法兰电容式压力变送器


 该智能单法兰液位变送器是我公司在多年科研和实践的基础之上,自行研制开发的高精度智能仪表产品。
      该单法兰液位变送器是采用进口技术生产的传感器,结合我公司开发的先进数字技术生产的新一代智能化变送器。在原理上采用了直接数字电容电路替代模拟信号放大电路及A/D转化电路,利用数字化补偿技术对温度静压进行补偿,提高了测量精度,降低了温度漂移。变送器整机具有体积小、可靠性高、长期稳定性好等特点。该产品具有极高的性能价格比,而成为变送器市场的主流产品。
      该单法兰液位变送器具有设计原理新颖、品种规格齐全、安装使用简便、安全防爆等特点。尤以精度高、体积小、重量轻、调整方便、长期稳定性好、单向过载保护能力强、适用于恶劣场所使用而著称。因此在国内外市场上享有很高的声誉。该系列0.1级液位变送器可广泛应用于电力、冶金、石化、制药、仪器加工等行业。

产品特点

·由于采用了微处理器而使灵活性增大、功能增强;
·具有很强的自诊断能力;
·量程覆盖宽0~200m;
·精度优于0.1级,量程比优于40:1;
·零点和量程调整互不影响;
·兼有远程和本地量程、零点可调;
·二线制,符合HART?协议

·传感器内带非易失性存储器;
·稳定性好,精度高,阻尼可调,抗单向过载能力强;
·无机械传动部件,维修工作量少,坚固抗震;
·全部通用件,传感器与电子线路板互换不影响变送器性能,维护更方便;
·接触戒指的膜片材料可选,防爆壳体结构;
·业已证明的优越性和可靠性。

性能参数

技术指标
      使用对象:液体
      测量范围:0-100m

      输出信号:线性输出:4~20mA输出叠加HART?协议数字信号(两线制)
      电     源:外部供电24V DC(电源范围14.5V~45V)
      负载特性:负载电阻回路允许的最大负载电阻Rmax=(E-10.5)/0.0236(Ω),如下图所示:


      危险场所安装:隔爆型Exd Ⅱ CT6
                          本安型Exia Ⅱ CT6
      负载特性: 无论输出如何,正负迁移后,其量程上、下限均不得超过量程的极限。在最小量程时,最大正迁移为0.975URL;最大负迁移为-URL。
      温度范围:介质温度    -29~149℃(灌充硅油);
                                  -18~204℃(灌充惰性液);15~315℃(灌充惰性液);
                     储存温度           -40~100℃
                   整机工作温度  -40~85℃
                                           -20~70℃(带数字表头);
      相对湿度:0~100%
      静压和超压极限:150lb法兰:41.37kPa(绝对压力)~1.89MPa(在37℃,充硅油)
                             300lb法兰:41.37kPa(绝对压力)~4.9MPa(在37℃,充硅油)
      容积变化量:小于0.16cm3
      阻  尼:时间常数在0.4~32.0s之间可调(灌充硅油)。
      启动时间:3s,无需预热。
性能指标
     (在无迁移、316不锈钢隔离膜片及其它标准测试条件下。)
     量 程 比 :40:1
     精      度:在量程比为1:1到10:1时,为调校量程的±0.15%;
                    在量程比为10:1到40:1时,为±0.075(1+0.1URL/量程)%量程;
     稳 定 性 :六个月误差为最大量程的±0.15%;
     温度影响:零点误差为最大量程的±0.375%/55℃。
         包括量程和零点的总误差,为最大量程的±0.75%/55℃。
     电源影响:小于输出量程的0.005%/V

     振动影响:在任意轴向上,频率为200Hz,引起的误差为最大量程范围的±0.05%/g。
     负载影响:只要输入变送器的电压高于12V,在负载工作区内无负载影响。
     安装位置影响:传压膜处于垂直位置时,可能产生零点变化最大为0.25kPa误差,传压膜处于水平位置时,可能产生零点变化最大为0.98kPa(对于插入式法兰要附加插入长度变化量),但对量程无影响,此误差可校正消除。
     电磁辐射:符合IEC801标准

结构材料
    接触介质的膜片,包括垫片和其它接触面:316不锈钢、哈氏合金C、钽;
    插入部分:316不锈钢、哈氏合金C;
    排气/排液阀:316不锈钢、哈氏合金C;
    法兰和接头:316不锈钢、哈氏合金C;
     “O”型圈(与测量介质接触):氟橡胶、丁氰橡胶、乙烯-丙烯;
    安装法兰(不接触)介质:碳钢镀镉(或316不锈钢);
    螺      栓:碳钢镀锌、1Cr18Ni9、0Cr17Ni4CuNb、42CrMo;
    灌 充 液:硅油或惰性液;
    电气壳体:低铜铝合金;
    涂      层:聚酯环氧树脂。
    引压连接件:
                      高压侧:3″或4″150lb法兰或300lb法兰;
                      低压侧:法兰连接螺纹1/4-18NPT(锥管螺纹);
    接头连接螺纹1/2-14NPT(锥管螺纹)。

安装使用

在安装使用单法兰液位变送器前应详细阅读产品样本及使用说明书,安装时法兰不能泄露,确保量程及接线正确。液位变送器的外壳一般需接地,信号电缆线不得与动力电缆混合铺设,变送器周围应避免有强电磁干扰。变送器在使用中应按行业规定进行周期检定。

现场故障检查施工现场出现的故障,绝大多数是由于液位变送器使用和安装方法不当引起的,归纳起来有几个方面。1.管道堵塞或安装形式不对,取压点不合理。 2.引压管泄漏或堵塞,充液管里有残存气体或充气管里有残存液体,变送器过程法兰中存有沉积物,形成测量死区。3.变送器接线不正确,电源电压过高或过低,指示表头与仪表接线端子连接处接触不良。4.没有严格按照技术要求安装,安装方式和现场环境不符合技术要求。

以上液位变送器出现的故障都会引起变送器输出不正常或测量不准确,但经过细心检查,严格按照技术要求使用和安装,及时采取有效措施,问题都可以排除,对不能处理的故障,应将变送器送到实验室或生产厂家做进一步检查。

附加装置安装

(1)为了液位变送器不受被测介质侵蚀或粘度太大、结晶的影响,应加装隔离装置;

(2)为了保证液位变送器不受被测介质的急剧变化或脉动压力的影响,加装缓冲器。尤其在压力剧增和压力陡降,最容易使液位变送器损坏报废,甚至隔离膜片破损,发生泄漏现象;

(3)为了保证液位变送器不受被测介质高温的影响,应加装充满液体的弯管装置;

(5)专用的液位变送器,严禁他用,也严禁在没有特殊可靠的装置上进行测量,更严禁用一般的液位变送器作特殊介质的液位测量;

(6)对于新购置的液位变送器,在安装使用之前,一定要进行计量检定,以防液位仪表运输途中震动、损坏或其它因素破坏准确度。

日常维护

1、检查尺寸。只有合适的尺寸才能够避免磨损

2、保持法兰的清洁

3、选择恰当的位置

4、仔细清洁

5、保持干燥

6、避免低温干扰

7、防止压力过载

出现误差的解决办法

1)导压管尽可能短些;

2)当测量液体或蒸汽时,导压管向上流连接到工艺管道,其斜度应不小于1/12;

3)对于气体测量时,导压管向下连接到工艺管道,其斜度应不小于1/12;

4)液体导压管道的布设要避免中间出现高点,气体导压管的布设要避免中间出现低点;

5)两导压管之间应保持相同温度;

6)为避免磨擦影响,导压管的口径应足够大;

7)充满液体的导压管中应无气体存在;

8)当使用隔离液时,两边导压管的液体要相同;

9)采用洁净剂时,洁净剂连接处应靠近工艺管道取压口,洁净剂所经过的管路,其长度和口径应相同,应避免洁净剂通过变送器。

选型步骤

单法兰液位变送器的选型是很重要的。下面根据我的工作经验,谈谈单法兰液位变送器的选型。

1、单法兰液位变送器的使用环境。

2、量程。(具体参见液位变送器参数-量程)

3、过载压力。(一般差压还需要有静压这一项参数)

4、精度。

5、介质。

6、供电电压。

7、输出信号。

8、冲击和振动。

9、压力响应。

10、法兰尺寸。

11、电气接口。

12、安全认证。

13、其他附加功能

主要就是这么多,不过,针对不同的变送器可能会有不同配件等,选型时注意。

售后服务

一、质量保证服务

(一)产品质量实行三包

  产品质保期以交货之日起计算,为期一年。在质保期内,如因产品本身质量问题,我公司提供免费维修、更换和退货服务。

   1、产品一般零部件失效,更换后即能恢复使用要求的,负责免费按期修复;

   2、产品主要零部件失效,不能按期修复的,更换同型号规格的合格产品;

(二)免责范围

  在质保期内,下列人为和不可抗力因素导致的产品故障不属免费维修、更换和退货服务范围:

   1、使用场合与订购合同参数不一致;

   2、客户使用不当造成产品故障;

   3、客户对产品自行修理和改装;

   4、产品外观严重破损变形,产品标识丢失、无法识别产品来源;

   5、地震、水灾、火灾、等自然灾害导致产品损坏;

   6、人为因素。

二、产品终身维修服务

对超过质保期和在免责范围内的故障产品,我公司将为您的产品提供终身维修,只收取维修成本费用和产品运输费用。
